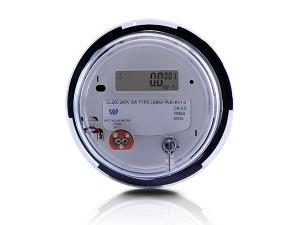

إن العداد الذكي الأحادي الطور المعياري Libra-1+ ANSI مصمم ومصنوع وفقا لمعيار ANSI. يكون عداد الكهرباء الإلكتروني العالي الدقة والأداء المناسب للتطبيقات المنزلية. يتم تصميم هذا العداد مع منفذ الاتصالات البصرية Optical 2 ومنفذ التمديد AMR (قراءة العدادات الأوتوماتيكية). هذا المنتج هو عداد الكهرباء الإلكتروني المعياري ANSI لشبكة الكهرباء الذكية.
وظائف القياس
1. الطاقة الفعالة
مجموع Kwh من العناصر بتسليم فقط
مجموع Kwh من العناصر باستلام فقط
مجموع Kwh من العناصر بـ | تسليم | - | استلام |
مجموع Kwh من العناصر بـ | تسليم | + | استلام |
Kwh للعنصر بتسليم
Kwh للعنصر باستلام
Kwh للعنصر بـ | تسليم | - | استلام |
Kwh للعنصر بـ | تسليم | + | استلام |
2. الطاقة غير الفعالة
مجموع Kvarh من العناصر بتخلف فقط
مجموع Kvarh من العناصر بتقدم فقط
مجموعKvarh من العناصر بـ | تخلف | - | تقدم |
مجموع Kvarh من العناصر بـ | تخلف | + | تقدم |
Kvarh للعنصر بتخلف
Kvarh للعنصر بتقدم
Kvarh للعنصر بـ | تخلف | - | تقدم |
Kvarh للعنصر بـ | تخلف | + | تقدم |
3. القدرة الكهربائية الفعالة
مجموع Kw من العناصر بتسليم فقط
مجموع Kw من العناصر باستلام فقط
مجموع Kw من العناصر بـ | تسليم | + | استلام |
Kw للعنصر بتسليم
Kw للعنصر باستلام
Kw للعنصر بـ | تسليم | + | استلام |
4. القدرة الكهربائية غير الفعالة
مجموعKvar من العناصر بتسليم فقط
مجموعKvar من العناصر باستلام فقط
مجموعKvar من العناصر بـ | تسليم | + | استلام |
Kvar للعنصر بتسليم
Kvar للعنصر باستلام
Kvar للعنصر بـ | تسليم | + | استلام |
5. الفلطية
الخط إلى الفلطية الحيادية للعنصر
6. التيار
الخط إلى التيار الحيادي للعنصر
7. عامل الطاقة (PF)
متوسط PF من العناصر بمطوار
PF للعنصر
PF المتوسط الشهري
PF الأدنى الشهري
8. قياس التردد
تردد
الوظائف من العداد الذكي الأحادي الطور
نظام الفوترة: يبلغ 5 سجل مجموع و4 سجل مطلوب. يشمل سجل TOU و Total
قياس TOU: يبلغ 4 درجة، 4 موسم، 4 مرحلة لنهار، عطلة
المطلوب: مطلوب بلوك أو مطلوب رول
سجل الأحداث: 300 بند قابل لتسجيل وأكثر من 80 نوعا من الأحداث قابلة لتسجيل
ملف الحمل: ذاكرة فلاش 32Mbit لتسجيل، يبلغ 16 قناة، يمكن البرمجة بـ 1 - 60 دقيقة
البطارية: 1200mA مستخدم لانقطاع الكهرباء و RTC
الاتصالات
وحدة الاتصالات: دعم G3-PLC،GPRS،ZIGBEE،RS485،RS232، الخ
بروتوكول الاتصالات: ANSIC12.18،Modbus RTU
| البيانات التقنية | عداد التوصيل المباشر |
| الفلطية المقدرة | 120/240V/277V |
| نطاق الفلطية | 80%Un ~ 120%Un |
| التيار المقدر | 30(200)A،15(100)A |
| تيار بدأ التشغيل | 0.1A |
| التردد | 50Hz ± 5%، 60Hz ± 5% |
| دقة قياس الطاقة غير الفعالة والطاقة الفعالة | CA0.5 |
| درجة الوقاية | IP54،UL50 |
| درجة حرارة العمل | -30 °C ~ + 60 °C |
| حد درجة حرارة العمل | -35 °C ~ + 70 °C |
| درجة حرارة النقل والتخزين | -40 °C ~ + 85 °C |
| الرطوبة | 95%≥، غير مكثف |
| استهلاك الطاقة | 10VA، 2W≥ |
| العمر الافتراضي | 15≤ سنة |
| النموذج | خدمات / فولتات | SC/TR | فئة | TA | Kh |
| 1S | 120-480 2- سلك، 1 عنصر | SC | 200/100 | 30/15 | 1 |
| 2S | 120-480 3- سلك، 1.5 عنصر | SC | 200/100 | 30/15 | 1 |
| 12S | 120-480 3- سلك، 2 عنصر | SC | 200/100 | 30/15 | 1 |
تعتبر نحن Group شركة مزودة رائدة بالأجهزة، الأنظمة والخدمات لقياس الطاقة في الصين. نصنع ونبيع 10 ملايين من العدادات الذكية المتنوعة سنويا. تكون خدمة OEM وODM متوفرة حسب الطلب.
