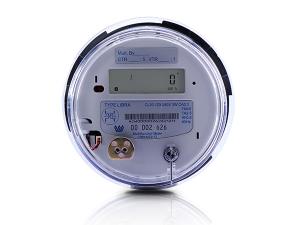

إن العداد الذكي الثلاثي الطور المعياري ANSI من فئة Libra-3 هو مصمم رئيسيا لأسواق التطبيق التجاري والصناعي على أساس معايير فئة ANSI C12. يتم تصميمه مع أساليب قياس الطاقة المتعددة، وتكوينه مع وحدة الاتصالات الثنائية الاتجاه القابلة للاستبدال من أجل تقديم ملفات تكوين المعلمات Buddy2 للعداد. وعداد الكهرباء الثلاثي الطور المعياري ANSI هذا يدعم منفذ الاتصالات البصرية بنوع Optical 2 ويتم تصميم مع منفذ التمديد AMR (قراءة العدادات الأوتوماتيكية).
المميزات
1. الموثوقية العالية، سجل الطاقة بالدقة العالية ( أحسن من دقة Class CA 0.2)، يمكن تلبية متطلبات التطبيق من مستخدمي الطاقة.
2. يدعم هذا العداد أربعة أنواع من أساليب تجميع الطاقة، أي الطاقة الأمامية، الطاقة العكسية، الطاقة الأمامية + العكسية والأمامية - العكسية.
3. يدعم جهاز القياس هذا الأنواع المتعددة من وحدة الاتصالات بالتوصيل والتشغيل، مثل RS485/232، حاملة سلك الطاقة، لاسلكية وشبكة Ethernet الخ.
4. يدعم الوظائف من القياس الذكي، مثل مطلوب، المشاركة الزمنية، تسجيل الأحداث وتحكم في الحمل.
5. يدعم العداد الذكي الثلاثي الطور وظائف القياس، مثل مراقبة جودة الطاقة، الموجة التوافقية الخ.
6. التصميم المضاد لسرق الكهرباء، يمكن كشف إدخال العداد عكسيا، حسب العداد أو تدخل الحقل المغناطيسي الخارجي وغيرها من الحوادث غير العادية.
7. يدعم أساليب عرض الطاقة بـ LCD أو غيرها، مع وظيفة الضوء الخلفي، يمكن إضاءة الضوء الخلفي تلقائيا بعد ضغط الزر.
8. يمكن تغيير البطارية بلا حاجة لفتح الغطاء الداخلي، استخدام البطارية لصيانة الساعة أو العرض وقراءة العداد وغيرها من الوظائف المساعدة في حالة انقطاع الكهرباء.
9. مرحل التيار 200A المضمن بالحد الأقصى اختياري لتبديل التشغيل والإيقاف عن بعد، لتحقيق وظيفة تحكم في الحمل.
10. منصة المنتج النموذجي تكون متوافقة مع وحدات الوظيفة الممدودة المتنوعة بلا حاجة لإعادة معايرة العداد. وحدات الوظيفة الاختيارية تشمل المطلوب، المشاركة الزمنية، منحنيات الحمل وغيرها من وحدات الاتصالات.
11. العداد الذكي الثلاثي الطور يدعم ترابط الاتصالات، ويسمح للطرف الثالث من مخطط الاتصالات أن يدمج في هذا المنتج.
| البيانات | عداد محول التيار | عداد التوصيل المباشر |
| الفلطية المقدرة | 120~480V | |
| نطاق الفلطية | 80%Un ~ 120%Un | |
| التيار المقدر | 2.5(20)A | 30(200)A، 15(100)A |
| تيار بدأ التشغيل | 0.01A | 0.1A |
| التردد | 50Hz ± 5%، 60Hz ± 5% | |
| دقة قياس الطاقة غير الفعالة والطاقة الفعالة | CA0.2 | |
| درجة الوقاية | IP54، UL50 | |
| درجة حرارة العمل | -30 °C ~ + 60 °C | |
| حد درجة حرارة العمل | -35 °C ~ + 70 °C | |
| درجة حرارة النقل والتخزين | -40 °C ~ + 85 °C | |
| الرطوبة | 95%≥، غير مكثف | |
| استهلاك الطاقة | 10VA، 2W≥ | |
| العمر الافتراضي | 15≤ سنة | |
| النموذج | خدمات / فولتات | SC/TR | فئة | TA | Kh |
| 9S(8S) | 120-480 4- سلك، 3 عنصر | TR | 20 | 2.5 | 1.8 |
| 16S(15S) | 120-480 4- سلك، 3 عنصر | SC | 200/100 | 30/15 | 21.6 |
| 1S | 120-480 2- سلك، 1 عنصر | SC | 200/100 | 30/15 | 3.6 |
| 2S | 120-480 3- سلك، 1.5 عنصر | SC | 200/100 | 30/15 | 7.2 |
| 3S | 120-480 2- سلك، 1 عنصر | TR | 20 | 2.5 | 0.3 |
| 4S | 120-480 3- سلك، 1.5 عنصر | TR | 20 | 2.5 | 0.6 |
| 5S | 120-480 3- سلك، 2 عنصر | TR | 20 | 2.5 | 1.2 |
| 12S | 120-480 3- سلك، 2 عنصر | SC | 200/100 | 30/15 | 14.4 |
إن نحن Group شركة مزودة مشهورة صينية بالأجهزة، الأنظمة والخدمات لقياس الطاقة. نصنع ونبيع 10 ملايين من العدادات الذكية المتنوعة سنويا. تكون خدمة OEM وODM متوفرة حسب الطلب.
وظائف القياس
الطاقة الفعالة
مجموع Kwh من العناصر بتسليم فقط
مجموع Kwh من العناصر باستلام فقط
مجموع Kwh من العناصر بـ | تسليم | - | استلام |
مجموع Kwh من العناصر بـ | تسليم | + | استلام |
Kwh للعنصر بتسليم
Kwh للعنصر باستلام
Kwh للعنصر بـ | تسليم | - | استلام |
Kwh للعنصر بـ | تسليم | + | استلام |
الطاقة غير الفعالة
مجموع Kvarh من العناصر بتخلف فقط
مجموع Kvarh من العناصر بتقدم فقط
مجموع Kvarh من العناصر بـ | تخلف | - | تقدم |
مجموعKvarh من العناصر بـ | تخلف | + | تقدم |
Kvarh للعنصر بتخلف
Kvarh للعنصر بتقدم
Kvarh للعنصر بـ | تخلف | - | تقدم |
Kvarh للعنصر بـ | تخلف | + | تقدم |
الطاقة الظاهرة
مجموع Kvah من العناصر بمطوار
Kvah للعنصر
القدرة الكهربائية الفعالة
مجموع Kw من العناصر بتسليم فقط
مجموعKw من العناصر باستلام فقط
مجموعKw من العناصر بـ | تسليم | + | استلام |
Kw للعنصر بتسليم
Kw للعنصر باستلام
Kw للعنصر بـ | تسليم | + | استلام |
القدرة الكهربائية غير الفعالة
مجموع Kvar من العناصر بتسليم فقط
مجموع Kvar من العناصر باستلام فقط
مجموع Kvar من العناصر بـ | تسليم | + | استلام |
Kvar للعنصر بتسليم
Kvar للعنصر باستلام
Kvar للعنصر بـ | تسليم | + | استلام |
القدرة الكهربائية الظاهرة
مجموع Kva من العناصر بمطوار
Kva للعنصر
الفلطية
الخط إلى الفلطية الحيادية للعنصر
التيار
الخط إلى التيار الحيادي للعنصر
عامل الطاقة (PF)
متوسط PF من العناصر بمطوار
PF للعنصر
PF المتوسط الشهري
PF الأدنى الشهري
زاوية الفلطية
زاوية الفلطية A إلى B
زاوية الفلطية A إلى C
قياس لاتوازن الفلطية
قياس التردد
الوظائف
نظام الفوترة: يبلغ 5 سجل مجموع و4 سجل مطلوب. يشمل سجل TOU و Total
قياس TOU: يبلغ 4 درجة، 4 موسم، 4 مرحلة لنهار، عطلة
المطلوب: مطلوب بلوك أو مطلوب رول
سجل الأحداث: 300 بند قابل لتسجيل وأكثر من 80 نوعا من الأحداث قابلة لتسجيل
ملف الحمل: ذاكرة فلاش 32Mbit لتسجيل، يبلغ 16 قناة، يمكن البرمجة بـ 1 - 60 دقيقة
البطارية: 1200mA مستخدم لانقطاع الكهرباء و RTC
DIDO: يبلغ 4 DI (KY) و1 DO (KYZ)، الوظيفة قابلة للبرمجة.
الاتصالات
وحدة الاتصالات: دعم G3-PLC،GPRS،ZIGBEE،RS485،RS232،الخ
بروتوكول الاتصالات: ANSIC12.18،Modbus RTU
